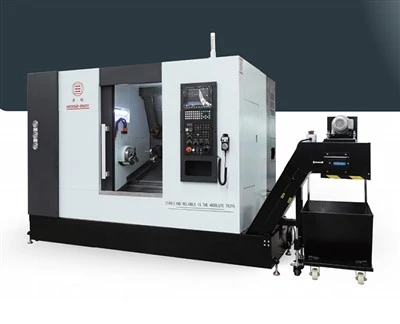

CNC stružnica s poševno posteljo

Obdelovalni stroj MCK52-450 ima 35-stopinjsko integrirano zasnovo poševne postelje, ki zagotavlja stabilno in zanesljivo strukturo za obdelavo. Opremljen je s sredinsko višino 80 mm, revolverom za servo orodje z 12 postajami, ki omogoča prilagodljivo in učinkovito menjavo orodja ter hitro prilagajanje različnim zahtevam obdelave. Vreteno ima dinamično območje vrtljajev 100-3000 rpm, največji premer struženja 500 mm in največjo dolžino obdelave 450 mm.

Pošlji povpraševanje Klepetaj zdaj

Funkcija

Zmogljiva zmogljivost obdelave je celovito izboljšana.
Obdelovalni stroj MCK52-450 ima 35-stopinjsko integrirano zasnovo poševne postelje, ki zagotavlja stabilno in zanesljivo strukturo, ki predstavlja trdno podlago za obdelavo. Opremljen z 80 mm sredinsko višino, 12-postajno revolversko glavo za servo orodje, ponuja prilagodljivo in učinkovito menjavo orodja, kar omogoča hitro preklapljanje orodja za prilagajanje različnim potrebam obdelave. Vreteno ima dinamično območje vrtljajev 100–3000 vrt/min, največji premer nihanja 500 mm in največjo dolžino obdelave 450 mm.

Parametri izdelka

Projekt	Ime	MCK52-450
Zmogljivost predelave	Največji premer nihanja nad posteljo	Φ500 mm
	Največji premer nihanja nad vozičkom	Φ200 mm
	Največja dolžina obdelovanca	450 mm
	Največji premer skoz-luknje	Φ51 mm
Gibanje osi X/Z	efektivni hod osi X-	400 mm (merjenje premera)
Gibanje osi X/Z	Dejanski hod osi Z-	470 mm
	Hitrost hitrega premika osi X/Y/Z	15/25 mm/min
	Specifikacije linearnega vodila osi X/Z	45/45
	Premer/naklon krogličnega vijaka osi X/Z	3210/3210
	Servo motor osi X/Y/Z	11,5 Nm/11,5 Nm/11,5 Nm
Glavno vreteno	Tip vretenastega nosu	A2-6
	Premer luknje-vretena	Φ70 mm
	Največja hitrost vretena	Mehansko vreteno 100-3000rpm
	Moč motorja vretena	11kw
	Specifikacije vpenjalne glave in vrtljivega cilindra	8-palčna vpenjalna glava / 10-palčna vpenjalna glava (izbirno) 852
Zadnji del	Specifikacije tulca zadnjega dela	Φ75 mm
	Pot rokavov zadnjega dela	150 mm
	Metoda podajanja zadnjega dela	Hidravlični
Orodja za rezanje	Specifikacije držala orodja	Φ25*25 mm
	Specifikacije vrtalne palice	Φ32 mm
	Revolver za orodje (pozicije orodja)	Sredinska višina 80 mm, servo kupola z 8 postajami
Druge specifikacije	Vrsta strukture postelje stroja	35-stopinjsko nagnjeno ležišče
Zunanje mere	Dolžina * Širina * Višina	224515201820
Zunanje mere	Teža stroja	Približno 3300 kg

Standardni dodatki

1. Servo sistem Baoyuan	5. Hidravlični zadnji del	9. Sistem razsvetljave
2. Hidravlični cilinder	6. Hidravlični sistem	10. Opozorilna lučka
3. Hidravlična vpenjalna glava	7. Hladilni sistem	11. Priložena orodja
4. Servo hidravlična dvižna kupola električnega orodja	8. Avtomatski sistem mazanja	12. Navodila za uporabo
